银泰丝杆,银泰滚珠丝杆的特性:
滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。它的功能是将旋转运动转化成直线运动,这是艾克姆螺杆的进一步延伸和发展,这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力,滚珠丝杠被广泛应用于各种工业设备和精密仪器。
滚珠丝杠是工具机和精密机械上最常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反复作用力,同时兼具高精度、可逆性和高效率的特点。
滚珠丝杠主要参数为:公称直径与导程。
滚珠丝杠轴承为适应各种用途,提供了标准化种类繁多的产品。广泛应用于机床,滚珠的循环方式有循环导管式、循环器式、端盖式。预压方式有定位预压(双螺母方式、位预压方式)、定压预压。可根据用途选择适当类型。丝杆有高精度研磨加工的精密滚珠丝杠(精度分为从CO-C7的6个等级)和经高精度冷轧加工成型的冷轧滚珠丝杠轴承(精度分为从C7-C10的3个等级)。另外,为应付用户急需交货的情况,还有已对轴端部进行了加工的成品,可自由对轴端部进行追加工的半成品及冷轧滚珠丝杠轴承。作为此轴承的周边零部件,在使用所必要的丝杠支撑单元、螺母支座、锁紧螺母等也已被标准化了,可供用户选择使用。
此回流系统的设计经由前后两端循环路径,配合螺帽上贯穿孔作为钢珠回流,使螺帽上所有珠槽都布满有效钢珠因此在相同的螺帽长度下,端塞螺帽会比外循环螺帽具较高的动负荷。针对滚珠丝杆刮刷机构进行特殊设计开发,以多层接触式防尘单元发挥产品优越的除屑刮刷能力。高防尘刮刷器目前可搭配 PMI 产品中E-type、D-type等各内、外循环螺帽型式。刮刷器本身弹簧承靠面缩小,增加单点牙型贴合效果,加强刮刷能力。刮刷器外圈利用弹簧迫紧,当刮刷器产生磨耗会自动调整刮刷器预紧力。利用贴合丝杆牙型刮刷器与接近轴断面形状的密封垫,使木屑等级之粉尘无法进入螺帽内部。

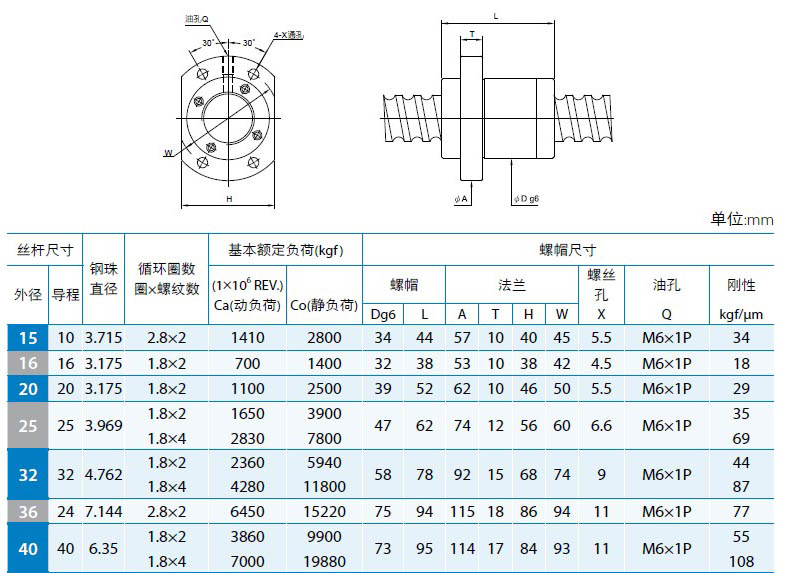

规格式样:1.高密封垫圈丝杆的特殊沟槽设计,使刮刷器内部的高防尘密封垫圈能完全贴合螺纹表面,因此可同时达到除屑以及防尘的双重功效。2.刮刷器设计刮刷器贴合牙型的延伸设计,使刮刷效果大幅提升,而在螺帽总长有别于一般规格,有关
螺帽总长的问题,请洽凡一商城工程人员。3.丝杆轴端设计丝杆任一侧轴端建议小于丝杆根径dr,若有丝杆肩部尺寸问题,请洽凡一商城工程人员。
高防尘滚珠丝杆应用木工加工机械、雷射加工机、高精度输送设备、机械手臂或一般工具机等需防尘的加工环境。特性:对高导程滚珠丝杆来说,高刚性、低噪音以及温升控制是十分重要的。采取以下的对策及专利设计使达到如下的特性:高DN值:DN值最高可达220,000。低噪音:螺纹上平均准确的钢珠节圆直径(BCD),使得滚珠丝杆获得稳定一致的预压扭矩及降低噪音值。
使用高刚性、耐磨耗的强化塑胶材质之回流系统,使钢珠运转声音保持低沉且柔顺。节省空间:螺帽长度变短,外径尺寸可减少20%~25%,总体积因此可以减少大约50%。
循环方式“回流路径与导程角相切又与BCD相切,可有效改善其顺畅度。应用:CNC机床 / 精密专用机 / 高速机床电子生产设备 / 医学设备。
