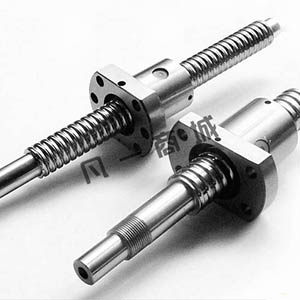

SKF丝杆，SKF滚珠丝杆的特性：
滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。它的功能是将旋转运动转化成直线运动，这是艾克姆螺杆的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，同时兼具高精度、可逆性和高效率的特点。
滚珠丝杠主要参数为：公称直径与导程。
滚珠丝杠轴承为适应各种用途，提供了标准化种类繁多的产品。广泛应用于机床，滚珠的循环方式有循环导管式、循环器式、端盖式。预压方式有定位预压（双螺母方式、位预压方式）、定压预压。可根据用途选择适当类型。丝杆有高精度研磨加工的精密滚珠丝杠（精度分为从CO-C7的6个等级）和经高精度冷轧加工成型的冷轧滚珠丝杠轴承（精度分为从C7-C10的3个等级）。另外，为应付用户急需交货的情况，还有已对轴端部进行了加工的成品，可自由对轴端部进行追加工的半成品及冷轧滚珠丝杠轴承。作为此轴承的周边零部件，在使用所必要的丝杠支撑单元、螺母支座、锁紧螺母等也已被标准化了，可供用户选择使用。
紧凑型倒置滚子丝杠 ISR / IBR
这种紧凑型倒置滚子丝杠的工作原理等同于行星滚子丝杠，其滚子与螺纹轴通过齿环进行同步旋转。 螺母和轴都可通过电机驱动，因此非旋转部件可以用作致动器的推杆。 移动推杆上的应用载荷从行星滚子传递至旋转轴或螺母。 齿环和导轨都可确保滚动运动和滚子的均匀圆周位置，以最佳载荷分布并消除任何滚子之间的附加摩擦。
特点和优势
- 根据标称直径提供不同的行程。 请咨询SKF
- 标准导程精密度G5
- 根据丝杠标称直径可提供高转速，请咨询SKF
- ISR版本带轴向游隙
- IBR的大尺寸滚子消除了反向游隙。
- 导程小至1,00 mm，同时提供大载荷承载能力和高轴向刚度
- 高速能力
- 导向和密封功能轻松地集成在表面光滑的螺母或轴上，从而提供高性能密封
- 在客户的整体系统上实现结构紧凑、重量轻、部件数量少
- 电动转子和丝杠部件之间连接定制附件，且能够轻松集成转子
- 丝杠或螺母可直接用作致动器的推管
- 减少电机扭矩的要求，以达到高载荷驱动
-
较长的使用寿命和较高的可靠性提高了客户安装生产率
-
可进行定制设计
技术参数
|
标称直径 |
从 12至120 mm |
|
导程 |
从 1 至18 mm |
|
基本的动载荷能力 |
高达 1224 kN |
|
基本的静载荷能力 |
高达 4697 kN |
|
加速度 |
高达12000 rad/s2 |
典型应用
- 工厂自动化
- 海底石油和天然气
- 航空航天
- 和许多其他应用
