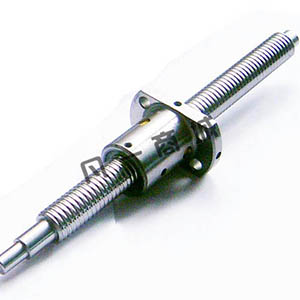

SKF丝杆，SKF滚珠丝杆的特性
滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。它的功能是将旋转运动转化成直线运动，这是艾克姆螺杆的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，同时兼具高精度、可逆性和高效率的特点。
滚珠丝杠主要参数为：公称直径与导程。
滚珠丝杠轴承为适应各种用途，提供了标准化种类繁多的产品。广泛应用于机床，滚珠的循环方式有循环导管式、循环器式、端盖式。预压方式有定位预压（双螺母方式、位预压方式）、定压预压。可根据用途选择适当类型。丝杆有高精度研磨加工的精密滚珠丝杠（精度分为从CO-C7的6个等级）和经高精度冷轧加工成型的冷轧滚珠丝杠轴承（精度分为从C7-C10的3个等级）。另外，为应付用户急需交货的情况，还有已对轴端部进行了加工的成品，可自由对轴端部进行追加工的半成品及冷轧滚珠丝杠轴承。作为此轴承的周边零部件，在使用所必要的丝杠支撑单元、螺母支座、锁紧螺母等也已被标准化了，可供用户选择使用。
精密轧制滚珠丝杠SN / BN / PN
这一系列的滚珠丝杠拥有卓越的价值，且是研磨滚珠丝杠的有力替代品。 此外，在多数应用中，它还可与DIN螺母设计进行替换，成本低廉。
特点和优势
- 根据不同尺寸（SN版本），可选0.05至0.08 mm 的减少轴向游隙
- 根据滚珠丝杠尺寸（PN版本），滚珠丝杠Ca值的标准预载荷为7%至8.5%
- 标准综合再循环嵌件
- 可选钢材再循环嵌件
- 标准导程精密G5、G7和G9
- 螺母研磨外径/法兰面
- 精密研磨螺母螺纹
- 用于润滑嘴或SKF系统24自动润滑组件的注油孔
- 可选在轴和螺母表层上进行涂覆
- 可选安全螺母 请联系 SKF
- 可选刮器
- 可选支撑轴承
- 经济型紧凑螺母/一体式法兰，便于安装
- 精密研磨螺母极其适用于定位丝杠。 研磨滚珠丝杠采用G5导程精密度
- 可选钢材再循环嵌件可以用作适应苛刻或垂直应用的安全装置。 请联系 SKF
- 可根据要求提供大尺寸滚珠（BN型号），从而消除反向游隙
-
一件式螺母带内部预载荷，从而带来紧凑性和优化的刚度（PN版本）。
技术参数
|
标称直径 |
从 16 至 63 mm |
|
导程 |
从 5 至 10 mm |
|
基本的动载荷能力 |
从 5.5 至 81.5 kN |
|
基本的静载荷能力 |
从 7,1 至 206,9 kN |
|
最大轴向游隙 |
从 0,08 至 0,12 mm |
典型应用
- 机床
- 木工
- 印刷
- 纺织业
- 注模
- 和许多其他应用
特点和优势
- 根据不同尺寸，可选0.02至0.03 mm的减少轴向游隙
- 根据不同尺寸，通过嵌件 SD 进行再循环
- 可选在轴和螺母表层上进行涂覆
- 可选特定尺寸的安全环
- 可选特定尺寸的刮器。
- 出色的可重复性和定位精确度
- 平顺运行
- 超紧凑螺母设计，带螺纹鼻，易于安装
- 可根据要求提供大尺寸滚珠，从而消除反向游隙
- 优良的后驱动
技术参数
|
标称直径 |
从 6 至 16 mm |
|
导程 |
从 2 至 12.7 mm |
|
基本的动载荷能力 |
从1.9 至 10.7 kN |
|
基本的静载荷能力 |
从 2.2 至 17 kN |
|
最大轴向游隙 |
从 0,05 至 0,07 mm |
SKF滚珠丝杆SH12.7*12.7图纸
典型应用
- 便携式工具
- 医疗仪器
- 医疗成像
- 光学行业
-
航空航天
-
和许多其他应用
