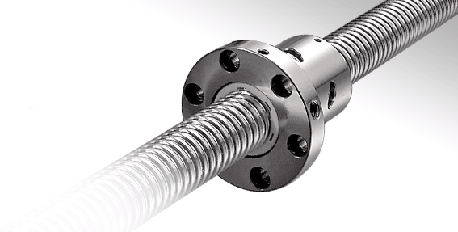

银泰PMI滚珠丝杆精密级内循环系列系列精密级内循环RDIC
编号：15000556
类目：滚珠丝杆
品牌：银泰PMI
系列：精密级内循环系列

产品介绍

银泰丝杆，银泰滚珠丝杆的特性：

滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。它的功能是将旋转运动转化成直线运动，这是艾克姆螺杆的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。

滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，同时兼具高精度、可逆性和高效率的特点。

滚珠丝杠主要参数为：公称直径与导程。

滚珠丝杠轴承为适应各种用途，提供了标准化种类繁多的产品。广泛应用于机床，滚珠的循环方式有循环导管式、循环器式、端盖式。预压方式有定位预压（双螺母方式、位预压方式）、定压预压。可根据用途选择适当类型。丝杆有高精度研磨加工的精密滚珠丝杠（精度分为从CO-C7的6个等级）和经高精度冷轧加工成型的冷轧滚珠丝杠轴承（精度分为从C7-C10的3个等级）。另外，为应付用户急需交货的情况，还有已对轴端部进行了加工的成品，可自由对轴端部进行追加工的半成品及冷轧滚珠丝杠轴承。作为此轴承的周边零部件，在使用所必要的丝杠支撑单元、螺母支座、锁紧螺母等也已被标准化了，可供用户选择使用。

产品特性
	内循环构造的优点，使螺帽外径为精巧的「圆周型」参照图a。因此适合内部空间较小的机器。需要注意的是内循环滚珠丝杆的丝杆轴必须有一端是完全牙，且该端的肩部直径必须小于丝杆轴外径，否则无法组装螺帽。

内循环构造的优点，使螺帽外径为精巧的「圆周型」参照图a。因此适合内部空间较小的机器。需要注意的是内循环滚珠丝杆的丝杆轴必须有一端是完全牙，且该端的肩部直径必须小于丝杆轴外径，否则无法组装螺帽。

单位:mm

上一个：FSIC10020T6 下一个：精密级内循环RSIC

带*项为必填项目咨询：精密级内循环RDIC

丝杆尺寸		钢珠直径	循环圈数	基本额定负荷(kgf)		螺帽		键槽			刚性
外径	导程	钢珠直径	循环圈数	动负荷 (1×10⁶ REV.) Ca	静负荷 Co	Dg6	L	K	W	H	kgf/μm
16	5	3.175	3	765	1240	28	75	20	3	1.8	35
16	5	3.175	4	980	1650	28	85	20	3	1.8	47
20	5	3.175	3	860	1710	34	75	20	3	1.8	43
	5	3.175	4	1100	2280	34	85	20	3	1.8	56
	6	3.969	3	1080	2050	34	87	30	4	2.5	43
	6	3.969	4	1380	2730	34	103	25	4	2.5	56
25	5	3.175	3	980	2300	40	75	20	4	2.5	51
	5	3.175	4	1250	3070	40	85	20	4	2.5	67
	6	3.969	3	1275	2740	40	87	20	4	2.5	52
	6	3.969	4	1630	3650	40	103	25	4	2.5	68
32	5	3.175	3	1095	3060	48	75	20	4	2.5	63
			4	1400	4080		85	20			82
			6	1980	6120		105	25			122
	6	3.969	3	1500	3750	50	87	20	5	3.0	65
			4	1920	5000		103	25			86
			6	2720	7500		127	32			125
	8	4.762	3	1820	4230	50	109	25	5	3.0	66
	8	4.762	4	2330	5640	50	127	25	5	3.0	86
	10	6.35	3	2605	5310	54	135	25	6	3.5	67
	10	6.35	4	3340	7080	54	135	32	6	3.5	89
40	5	3.175	4	1575	5290	55	85	20	4	2.5	100
	5	3.175	6	2230	7940	55	105	25	4	2.5	147
	6	3.969	4	2130	6410	55	103	25	5	3.0	103
	6	3.969	6	3020	9620	55	127	32	5	3.0	149
	8	4.762	4	2720	7620	60	127	25	5	3.0	105
	8	4.762	6	3850	11430	60	161	40	5	3.0	154
	10	6.35	3	3010	7100	65	135	25	6	3.5	82
	10	6.35	4	3850	9470	65	155	32	6	3.5	107
50	5	3.175	4	1730	6750	66	85	20	4	2.5	119
	5	3.175	6	2450	10130	66	105	25	4	2.5	174
	6	3.969	4	2380	8250	66	103	25	5	3.0	123
	6	3.969	6	3370	12380	66	127	32	5	3.0	181
	8	4.762	4	3010	9610	70	127	32	5	3.0	125
	8	4.762	6	4260	14420	70	161	32	5	3.0	185
	10	6.35	3	3430	9300	74	135	32	6	3.5	99
			4	4390	12400		155	32			129
			6	6220	18600		197	40			191
	12	7.938	3	4510	11150	75	161	40	6	3.5	101
	12	7.938	4	5770	14870	75	185	40	6	3.5	132
63	6
