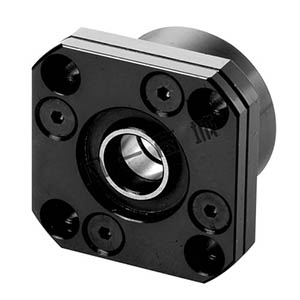

银泰滚珠丝杆的支撑座安装方法
一、设备固定侧座
(1)将固定侧设备到螺杆上。
(2)将固定侧刺进，拧紧锁紧螺帽，用垫块和内六角固定螺栓将其固定。
(3)支撑侧轴承用止动环固定到螺杆轴上，并装入支撑侧支撑座。
注1：请勿将支撑单元拆解。
注2：螺杆轴刺进支撑单元时，留意请不要将油密封垫片的凸缘球翻。
注3：用内六角固定螺栓压紧垫块时，为防止松懈请将内六角固定螺栓涂上粘结剂後再拧紧。
二、工作台程基座上的设备
(1)、运用支撑座把银泰滚珠丝杆螺帽设备在工作台时，将螺帽刺进支座并暂时拧紧。
(2)、将固定侧暂时拧紧到基座上。
这时，请将工作台挨近固定侧支撑单元并对准轴中心，调整工作台使基能滑润移动。
以固定侧为基准时，请调整滚珠螺杆螺帽与工作台或支座内之间坚持一定空地。
以工作台为基准时，用薄垫片调整（角型支撑单元用）、或将螺帽外表面与设备部内面之间留一定空地（圆型支撑座用）进行调整。
(3)将工作台挨近固定侧支撑单元，并对准轴中心，使工作台往复数次，一贯调整到螺帽整个行程都能滑润运动，并暂时将支撑座拧紧在基座上。
三、供认精度及完全拧紧支撑单元
用千分表一边测验滚珠螺杆轴端的摇摆及轴向空地，一边按次第完全拧紧滚珠螺杆的螺帽、螺帽支座、固定侧、支撑侧。然后屡次工作滚珠丝杆，以致调试完全OK中止。
经过上面的几步的安装，基本可以确保银泰滚珠丝杆的正常运行使用。当然，不同是机器，不同工作环境可能会有些区别，然后产生一些故障问题。你可以按照实际情况进行分析处理，也可以打电话咨询我们凡一传动的工程师，我们将为你详细解答。
