滚珠丝杠螺帽的预压设计方式及区别

点击：3942 日期：2018-12-07 选择字号：小中大

预压设计：

1．单螺帽预压：（包含过大钢珠预压方式、导程偏移预压方式）
2．双螺帽预压：（包含：拉伸预压方式、压缩预压方式）

区别：

1.过大钢珠预压方式：（以钢珠大小，调整预压）

特征：钢珠与珠槽四点接触,适用于轻预压

2.导程偏移预压方式：（加大节距或缩小节距）

特征：在丝杠螺帽节距上作δ值的偏移来取代传统双螺帽预压方式，此方式较适用于中轻预压，最好将预压力设计在5%动负荷以下。

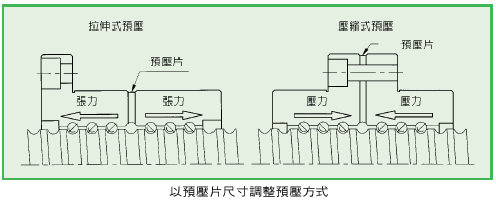

3.拉伸预压方式
特征：使用一过厚的预压片将两个螺帽外张方式达到预压之效果，此为HIWIN精密级滚珠丝杠最常使用的方式。

4.压缩预压

特征：由较薄的预压片，再以螺栓将两丝杠螺帽锁紧一起，达到预压之效果。
