测量滚珠丝杠安装面精度方法

点击：5869 日期：2018-01-08 选择字号：小中大

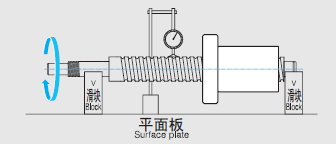

①丝杠轴的总体径向跳动

用V形滑块支撑丝杠轴的支撑部分。将测量仪器放在丝杠轴的圆周上，在丝杠轴旋转一次时，读取千分表在几个点上测得的最大误差。

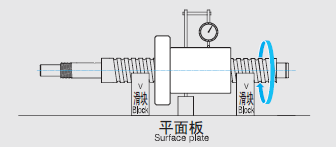

②随丝杠轴变化的螺母圆周的径向跳动

在螺母附近用V形滑块支撑丝杠轴的螺纹。将测量仪器放在螺母圆周上，在螺母旋转（滚珠丝杠不旋转）一次时，读取千分表上显示的最大误差。

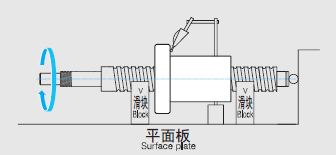

③丝杠轴法兰安装面与丝杠轴的垂直度

在螺母附近用V形滑块支撑丝杠轴的螺纹。将测量仪器放在丝杠轴的支撑端，在丝杠轴和螺母同时旋转一次时，读取千分表上显示的最大误差。

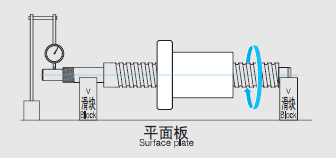

④随丝杠轴变化的部件安装部分的径向跳动

将测量仪器放在部件安装部分上，在丝杠轴旋转一次时读取千分表上显示的最大误差。

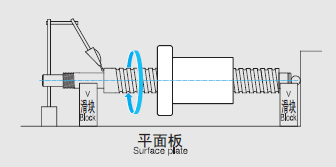

⑤丝杠轴的支撑端与支撑轴的垂直度。

将测量仪器放在丝杠轴的支撑端上，在丝杠轴旋转一次时读取千分表上显示的最大误差。
